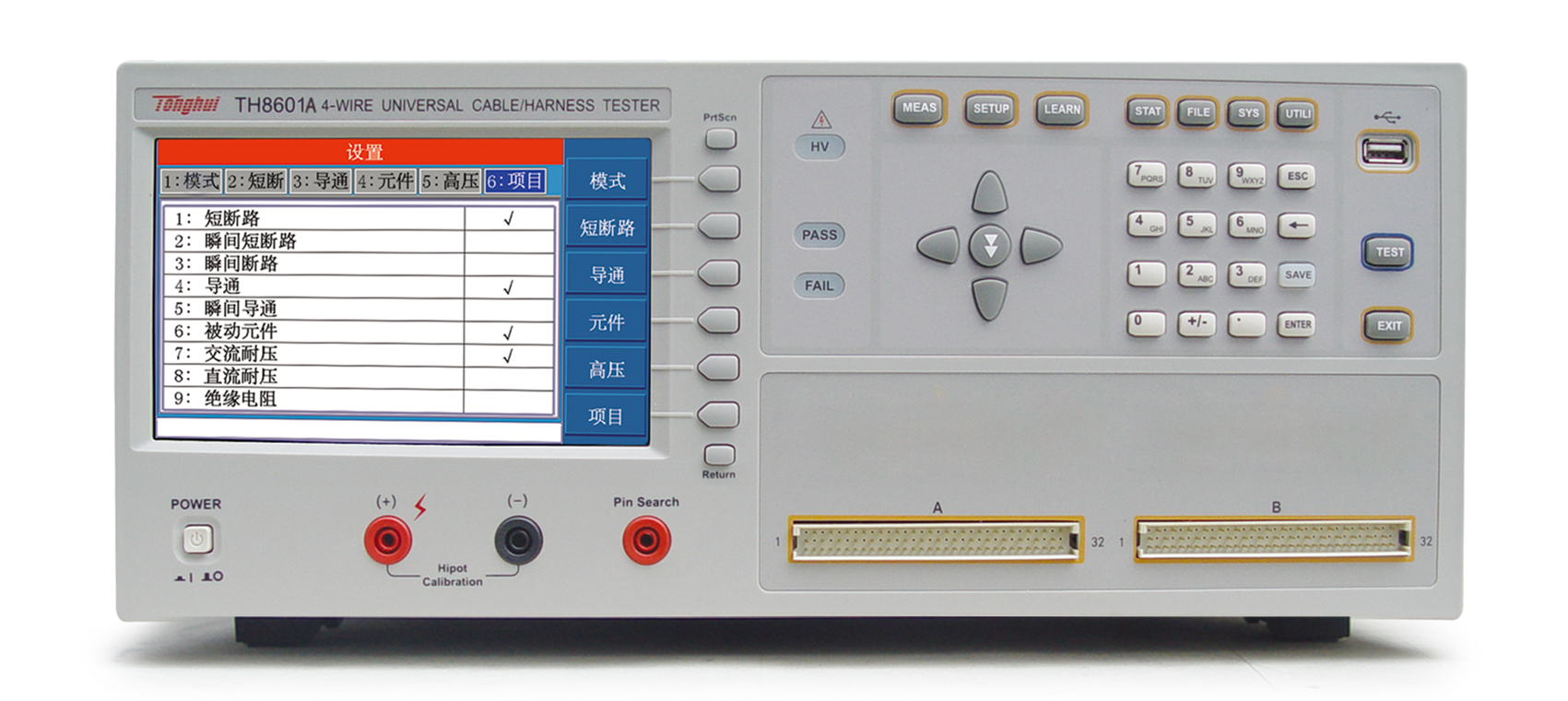

TH8601A 線材綜合測試儀
簡介
■?TH8601系列四端線材綜合測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試 系統。該系統提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管），交直流耐壓，絕緣電阻各種高低壓參數。本系統采用先進的LCR數字采樣及高速長壽命通道切換技術，大大提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。豐富的接口設計，本儀器還提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用戶運用于自動化檢測和自動化產線。
應用
■?通訊和IT
? 電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、
? USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE
? 硬盤連接線、SATA硬盤連接線等
■?汽車電子
? ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品
? 連接線、音視頻連接線
■?電子工業
? 排線、扁平線、接插件、電源線、多路開關、RS232連接線、
? GPIB連接線、USB延長線、多芯插座
■?元器件
? 無源器件：電容、電感，電阻，二極管
■?安規測試
? 多路耐壓、絕緣
技術參數
參數
范圍
詳細指標
測試腳位
TH8601
128Pin?測試腳位
TH8601A
64Pin?測試腳位
測試信號源
正弦信號源：50Hz-300kHz,幅度、頻率可編程電容元件測試1Vrms
頻率：0.02%??1Vrms?電壓10%
可編程直流信號源：5Vdc MAX
10%
可編程直流電流源：1-20mA
10%
可編程直流?高壓源：1mA?Max
5V-100V
10%±1個字
100Vdc-1500Vdc
5%±1個字
可編程交流?高壓源：10mA?Max
50V-100Vac
10%±1個字
100Vac-1000Vac
5%±1個字
通道板通斷掃描信號源：5Vdc
測試速度
瞬間斷短路（128點）：10ms(樣機標準)
指一次全部掃?描64NET O/S?的時間
測試速度基本值：100ms
可能指單個被?動元件的測量時間，或者一條電纜的總測量時間
電容測量
范圍：0.1pF-300pF ?(樣機10pFmin)
10%±3個字
范圍：300pF-1000μF
5%±3個字
電阻測試
10mohm-1Mohm
5%±1個字
導通/瞬通
10mohm-50ohm
5%±1個字
斷短路
1kohm-50kohm
10%±1個字
二極管測試
0-10V
10%±1個字
絕緣電阻
1Mohm-100Mohm
5%±5個字
100Mohm-1000Mohm
10%±5個字
直流漏電流
1μA-1000μA
5%±2個字
交流漏電流
0.01mA-5mA
10%±5個字
