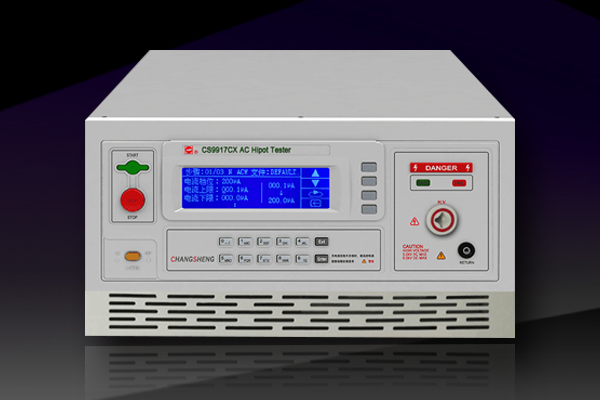

CS9917AX程控超高壓測試儀
◆ 具有安全防電墻功能，能自動檢測輸入電源是否正確
◆輸出高壓可變頻，范圍40.0～400.0Hz，分辨率0.1Hz?？勺鳛榭勺兏邏涸词褂?/span>
◆ 直流耐壓測試完成，測試儀能在0.2秒內快速放電，保護操作者的安全
◆ 具有電流下限報警功能，在測試時可防止測試線開路對被測元器件造成的誤判
◆ 具有鍵盤鎖功能，防止操作者修改測試參數，保證被測體按照設定的參數進行測試
◆線性功放驅動輸出正弦波電壓(電流)，波峰因數在1.3～1.5范圍內
◆采用240*64繪圖型液晶顯示器顯示，人性化的界面設計
◆具有中、英文顯示界面，可滿足不同用戶的不同需要
◆可預先設置保存測試參數：可設置30個文件，每個文件可設置99個測試步
◆ 選配RS232、RS485、USB接口、標配PLC接口
CS9917AX程控超高壓測試儀
CS9917AX程控超高壓測試儀
| 型號 | CS9917AX | CS9917BX | CS9917CX | CS9917DX | |||||
| 測試模式 | AC | DC | AC/DC | AC/DC | |||||
| ACW | 輸出 電壓 | 范圍 | 0.500kV～10.00kV | 0.500kV～10.00kV | |||||
| 精度 | ±（2％讀值+5V） | ±（2％讀值+5V） | |||||||
| 分辨率 | 1V | 1V | |||||||
| 最大輸出功率 | 500VA | 200VA | 500VA | ||||||
| 最大額定電流 | 50mA | 20mA | 50mA | ||||||
| 下限電流范圍 | 0～49.9mA | 0～19.99mA | 0～49.9mA | ||||||
| 電流檔位 | 200uA、2mA、20mA、50mA | 200uA、2mA、20mA | 200uA、2mA、20mA、50mA | ||||||
| 輸出波形 | 正弦波 | ||||||||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | ||||||||
| 波峰因數 | 1.3～1.5 | ||||||||
| 輸出信號類型 | DDS+功放 | ||||||||
| 電壓上升時間 | 0，0.3s～999.9s 0=電壓上升時間關 | ||||||||
| 測試時間 | 0，0.3s～999.9s 0=連續測試 | ||||||||
| 電壓下降時間 | 0，0.3s～999.9s 0=電壓下降時間關 | ||||||||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | ||||||||
| 輸出電壓模式 | N模式、G模式 | ||||||||
| DCW | 輸出 電壓 | 范圍 | 0.500kV～10.00kV | ||||||
| 精度 | ±（2％讀值+5V） | ||||||||
| 分辨率 | 1V | ||||||||
| 最大輸出功率 | 200W | 100W | |||||||
| 最大額定電流 | 20mA | 10mA | |||||||
| 電流檔位 | 2uA、20uA、200uA、2mA、10mA(20mA) | ||||||||
| 紋波系數 | ≤5%（6kV/電流滿量程） | ||||||||
| 放電時間 | ≤200ms | ||||||||
| 最大充電電流 | 20mA | 10mA | |||||||
| 電壓上升時間 | 0，0.3s～999.9s 0=電壓上升時間關 | ||||||||
| 測試時間 | 0，0.3s～999.9s 0=連續測試 | ||||||||
| 電壓下降時間 | 0，0.3s～999.9s 0=電壓下降時間關 | ||||||||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | ||||||||
| 延時報警時間 | 0，0.3s～999.9s 0=延時報警時間關 | ||||||||
| 輸出電壓模式 | N模式、G模式 | ||||||||
| 電壓表 | 范圍 | 0.500kV～10.00kV | |||||||
| 精度 | ±（2％讀值+5V） | ||||||||
| 分辨率 | 1V | ||||||||
| 顯示數值 | 均方根值 | ||||||||
| 電流表 | 測量 范圍 | AC | 0 ～ 50mA | ||||||
| DC | 0 ～ 20mA | ||||||||
| 分辨率 | AC | 200uA檔：0.1uA, 2mA檔：1uA, 20mA檔:10uA 50mA檔：100uA | |||||||
| DC | 2uA檔： 0.001uA, 20uA檔： 0.01uA, 200uA檔：0.1uA, 2mA檔： 1uA, 20mA檔： 10uA | ||||||||
| 測量精度 | ≥2mA為±（2%+5個字），<2mA為±（3%+5個字） | ||||||||
| 偏移功能 | 測試線及附件的的電流可以被減去。 | ||||||||
| 測試模式 | GND模式：RETURN端接機殼 FLOAT模式：RETURN端不接機殼 | ||||||||
| 計時器 | 范圍 | 0～999.9s | |||||||
| 分辨率 | 0.1s | ||||||||
| 精度 | ±（0.1%+50ms） | ||||||||
CS9917AX程控超高壓測試儀
CS9917AX程控超高壓測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
程控高壓測試夾 | CS26009-2 |  | 標配 | 1個 |
程控電流測試夾 | CS26009-3 |  | 標配 | 1個 |
電源線 | CS26031-1 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 選配 | 1個 |
USB接口電纜 | CS26027-1 |  | 選配 | 1個 |
耐壓點檢盒 | CS26032 |  | 選配 | 1個 |
