泰克TPS2000B 數字存儲示波器特性和優點100 MHz 和 200 MHz 帶寬高達 2 GS/s 的實時采樣率2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制選配電源分析應用軟件，以其合理價位提供了最廣泛的電源測量功能使用 OpenChoice??軟件或集成 CompactFlash??大容量存儲器，可快速編制
100 MHz 和 200 MHz 帶寬
高達 2 GS/s 的實時采樣率
2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發
在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制
選配電源分析應用軟件，以其合理價位提供了最廣泛的電源測量功能
使用 OpenChoice??軟件或集成 CompactFlash??大容量存儲器，可快速編制和分析測量結果
所有型號的 FFT 標配
高級觸發可以迅速捕獲感興趣的事件
傳統模擬式旋鈕和多語言用戶界面，操作簡便
通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作
帶背燈的菜單按鈕，視覺清楚
11 種最關鍵的自動波形測量功能
工用電源設計、調試、安裝和維護
高級電子設計、調試、安裝和維護
汽車設計和測試
教育
TPS2000B 系列在示波器中提供了廣泛的一系列功能，同時提供了用戶熟悉、簡便易用的控件和菜單。TPS2000B 系列采用 IsolatedChannel? 技術，分 2 通道和 4 通道版本，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。
被測電路以非預計方式接地，是測量結果差和電路損壞的常見原因。連接兩個或多個接地的探頭可能會損壞接地環路，如果電流足夠高，可能會導致元器件和設備毀壞。最重要的是，在進行浮動測量時，如果儀器和探頭使用不當，可能會給人身安全帶來傷害。
四個 IsolatedChannel? 輸入和隔離外部觸發輸入，可以迅速、準確、經濟地進行浮動測量和差分測量。?
泰克 IsolatedChannel 技術簡化了浮動測量。與參考接地的示波器不同，TPS2000B 輸入連接器外殼相互隔開，同時也與接地隔開。在指定 600 VRMS?的最大浮動電壓內，IsolatedChannel 技術保持電流在 TPS2000B 輸入 BNC 外殼之間或從 BNC 外殼到地面之間浮動。
根據不同應用使用不同的無源探頭。使用標配的 TPP0101/TPP0201 無源探頭，TPS2000B 最大可測量 400 Vp-p。為了滿足 TPP0101/TPP0201 的安全額定值，探頭的參考引線必須保持在相對接地的 30 VRMS?范圍內?；谶@一原因，TPP0101/TPP0201 探頭特別適合處理最大電壓不超過 30 VRMS?的數字電路和模擬電路。
輸入信號和浮動電壓最大安全額定值。?
測量電源轉換電子器件通常要求額定電壓較高的探頭。泰克提供了兩種無源探頭，帶有為進行浮動測量專門設計的絕緣系統。選配的 P5122 探頭與 TPS2000B 配合使用時，適合在二類環境中測量 480 VRMS?設備，對地的最大浮動電壓高達 600 VRMS。通過選配 P5120 探頭，TPS2000B 最大可測量 800 Vp-p，對地的最大浮動電壓在 600 VRMS?內。通過選配 P5120 探頭，TPS2000B 最大可測量 800 Vp-p，對地最大浮動電壓在 600 VRMS?內。P5120 是對高壓電源進行交流耦波紋測量的最佳選擇。
請參閱“特點”，了解完整的安全額定值和技術數據。
選擇適用于作業的探頭
示波器/探頭（衰減） | 最大安全額定值 | TPS2000B 能夠查看的信號 | ||
|---|---|---|---|---|
參考浮動安全額定值*1 | 輸入信號安全額定值 | 屏幕上峰-峰值電壓（以 0 V 為中心的正弦曲線） | 屏幕上 RMS 電壓（以 0 V 為中心的正弦曲線） | |
TPS2000B 輸入 (1X) | 600 VRMS?CAT II | 300 VRMS?CAT II | 40 Vp-p | 14.1 VRMS |
TPP0101 (100 MHz) TPP0201 (200 MHz) | 30 VRMS | 300 VRMS?CAT II | 400 Vp-p | 141 VRMS |
P5120 (20X) | 600 VRMS?CAT II | 1,000 VRMS?CAT II | 800 Vp-p | 282 VRMS |
P5122*2?(100X) | 600 VRMS?CAT II | 1,000 VRMS?CAT II | 2,828 Vp-p | 1,000 VRMS |
*1?無源探頭參考引線沒有衰減，因此任何工作電壓或過壓瞬態信號都會直接傳送到示波器參考源上。所以，無源探頭參考浮動額定值不得超過示波器參考浮動額定值。
*2?P5122 探頭不得用于對直流偏置超過 300 V 的信號進行交流耦合測量。測量高壓直流電源的波紋時推薦使用 P5120 探頭。
從手機到工用馬達驅動器，電源轉換技術在規格、性能和能源效率上都取得了長足進展。但是，即使是查看轉換器輸入和輸出這樣最基本的任務，在有多個電壓參考源時也會變得非常復雜。多個參考源還使得同時查看控制電路和電源電路的信號變得極具挑戰性。如果沒有相應的差分探頭，在這些應用中使用參考接地的示波器可能會損壞電路，得到不好的測量結果。為調試電源轉換電子器件，IsolatedChannel 技術降低了損壞電路及非預計電路交互行為的風險。
為了執行電源系統測量，TPS2000 可以選配 TPS2PWR1 電源分析應用軟件。它在示波器上以入門級價格提供了高級電源測量功能。
在測量開關器件性能方面，電源分析應用軟件為 TPS2000 增加了重要的測量功能，包括自動開關損耗、dv/dt 和 di/dt 光標測量。
對變頻驅動器執行三相電源測量。?
使用 TPS2PWR1 軟件進行諧波失真測量。?
為在交流線路電壓上進行測量及檢查其對電源失真系統的影響，電源分析應用軟件顯示了直到 50 階諧波的諧波成分，提供了相位、無功功耗和功率因數測量功能。通過四通道 TPS2014B 或 TPS2024B，可觀察三相電壓或電流。
有兩種電源分析“捆綁套件”可供選擇，其中包括探頭和測量軟件。每個套件都帶有四只探頭及 TPS2PWR1 電源分析應用軟件，價格要低于單獨購買的價格。TPS2PBND 包括四只 P5120 20X 無源高壓探頭及 TPS2PWR1 電源分析應用軟件。TPS2PBND2 包括四只 P5122 100X 無源高壓探頭及電源分析應用軟件。
使用數字實時 (DRT) 采樣技術第一次就捕獲難檢毛刺。?
使用 TPS2000 系列數字實時 (DRT) 采樣技術，在最多四條通道上檢定各種信號類型。這種采集技術可以捕獲高頻事件，如毛刺和異常邊沿，而同類其它示波器則檢測不到這些事件，因此，您可以放心地準確查看信號。
使用 OpenChoice??軟件和集成的 CompactFlash??大容量存儲器，加快編制和分析測量結果的速度。?
使用 TPS2000 系列快速傅立葉變換 (FFT) 功能及頻域分析技術，迅速揭示信號干擾、串?dāng)_和振動的影響。使用集成 CompactFlash?海量存儲，簡便地分析和編制測量結果。
為了在 PC 上捕獲、保存和分析測量結果，可使用隨附的 OpenChoice??PC 軟件。每個 TPS2000B 系列還配有免費的美國國家儀器 LabVIEW SignalExpress? 泰克版專用軟件，可以進行基本儀器控制、數據記錄和分析。選配的專業版 SignalExpress 提供了 200 多項內置功能，包括附加信號處理、高級分析、掃描、極限測試和用戶定義步驟等功能。
SignalExpress 支持一系列泰克臺式儀器*3，能夠連通整個測試平臺。然后，您可以從一個直觀的軟件界面中，訪問每臺儀器中帶有的多功能工具。您可以自動完成要求多臺儀器的復雜測量，在更長的時間周期內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，所有這一切都從 PC 實現。只有泰克提供了由多臺智能儀器組成的連通測試平臺，簡化和加快復雜設計的調試工作。
*3?若要查看 NI LabVIEW SignalExpress 泰克版支持的所有泰克儀器，請?jiān)L問?www.tektronix.com/signalexpress。
使用高度便攜式 TPS2000 系列，把平臺、實驗室和現場之間的測量結果簡便地關聯起來。?

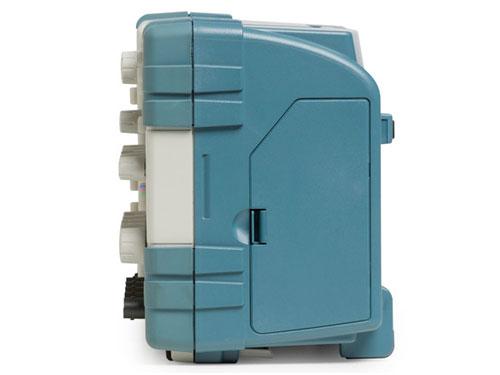

使用可熱插拔電池，幾乎不受交流電源限制。?
由于 TPS2000B 系列采用高度移動性包裝，電池連續工作時間在業界最長（8 小時或更長），可在測試臺、實驗室或現場使用。使用可熱插拔電池，幾乎不受交流電源限制。

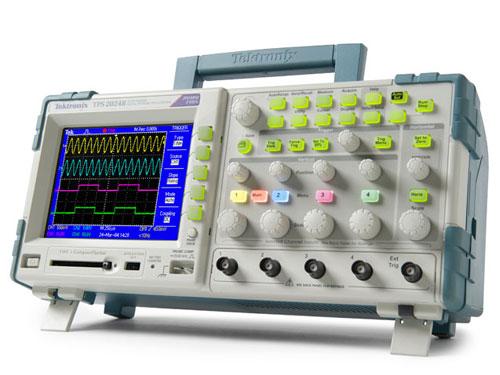

每條通道獨立的模式旋鈕和背燈菜單按鈕，即使在極具挑戰性的運行環境中，仍能簡便地使用示波器。?
示波器的前面板布局為許多用戶所熟悉。每條通道都有一組專用刻度和位置控件。使用自動設置、自動量程、自動測定、探頭檢查向?qū)Ш蜕舷挛南嚓P(guān)的幫助說明等功能，縮短測量時間。帶背景光的菜單按鈕幫助您在從明亮日光到昏暗燈光區域等不同復雜環境中工作。
除了業內領先的服務和支持外，每臺 TPS2000B 系列示波器均標配三年期限的保修。
*4?請參閱環境和安全規格。
TPS2000B 系列電氣特點
功能 | TPS2012B | TPS2014B | TPS2024B |
|---|---|---|---|
隔離通道 | 2 | 4 | 4 |
帶寬*5?(MHz) | 100 | 100 | 200 |
各通道取樣速率 (GS/s) | 1.0 | 1.0 | 2.0 |
記錄長度 | 2.5k 點 | ||
顯示器 (1/4 VGA LCD) | 彩色 | ||
電池工作情況 | 兩個熱插拔電池組的容量 一個標配電池組提供 4 小時電池工作時間 選配的第二個電池組將電池工作時間延長至 8 小時 通過熱插拔充電電池，可實現不間斷的電池工作 | ||
自動測量 | 11 | ||
隔離外部觸發輸入（阻抗隔離） | 是 | ||
垂直分辨率 | 8 位（常規或平均值） | ||
垂直靈敏度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div | ||
直流垂直精度 | ±3% | ||
垂直縮放 | 垂直擴展或壓縮動態或停止波形 | ||
最大輸入電壓 (1 M?) | 300 VRMS?CAT II（從 BNC 信號到 BNC 外殼） | ||
浮動電壓 | 600 VRMS?CAT II（從 BNC 外殼到 BNC 信號） | ||
位置范圍 | 2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V | ||
帶寬限制 | 20 MHz | ||
線性動態范圍 | ±5 div | ||
時基范圍 | 5 ns 至 50 s/div | 5 ns 至 50 s/div | 2.5 ns 至 50 s/div |
時基精度 | 50 ppm | ||
輸入阻抗 | 1 MΩ ±2% 并聯 20 pF | ||
輸入耦合 | 交流、直流、GND | ||
水平縮放 | 水平擴展或壓縮動態或停止波形 | ||
FFT | 標配 | ||
RS-232，Centronics 并行端口 | 標配 | ||
個人計算機互聯性 | 標配 | ||
集成的 CompactFlash??大容量存儲器 | 標配 | ||
功率測量 | 選配軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標 | ||
*5?所有型號在 2 mV/div 時的帶寬為 20 MHz。對于 TPS2024B，200 MHz 帶寬通常為 5 mV/div。帶寬為 200 MHz 時為 10 mV/div 及以上，工作溫度在 0℃ 至 40℃ 之間。帶寬為 180 MHz 時所有 V/div 設置為 10 mV/div 及以上，工作溫度在 0℃ 至 50℃ 之間。
采集模式
模式 | 說明 |
|---|---|
峰值檢測 | 高頻隨機毛刺捕獲。通常使用捕獲硬件，在 5 μs/div 到 50 s/div 之間的所有時間/div 設定下，每 12?ns?捕獲一次毛刺。 |
采樣 | 僅采樣數據 |
平均值 | 平均波形，選配范圍： 4, 16, 64, 128 |
單序列 | 使用“單序列”按鈕，一次捕獲一個已觸發的采集序列 |
掃描/滾動模式 | 采集時基設置為 ≥100 ms/div |
觸發系統（僅主電源）
特點 | 說明 |
|---|---|
觸發模式 | 自動、正常、單序列 |
觸發類型
觸發 | 說明 |
|---|---|
邊沿（上升沿或下降沿） | 常規的電平驅動觸發。任意輸入均提供正斜率或負斜率。 耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制 |
視頻 | 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。 |
脈沖寬度（或毛刺） | 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33 ns 至 10 s |
觸發源
特點 | 說明 |
|---|---|
2 通道型號 | CH1、CH2、Ext、Ext/5、Ext/10 |
4 通道型號 | CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10 |
觸發視圖
按住觸發顯示鈕，可顯示觸發信號。 |
觸發信號頻率讀數
以 6 位數的分辨率提供觸發源的頻率讀數。 |
光標
特點 | 說明 |
|---|---|
類型 | 電壓，時間 |
測量 | ΔT、1/ΔT（頻率）、ΔV、dv/dt*6、di/dt*6 |
測量系統
特點 | 說明 |
|---|---|
自動波形測量 | 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、周期 RMS |
波形處理
特點 | 說明 |
|---|---|
運算器 | 加法、減法、乘法、FFT |
FFT | 窗口：Hanning、平頂、直角；2048 取樣點 |
信號源 | |
? ?2 通道型號 | CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2 |
? ?4 通道型號 | CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4 |
自動設置菜單 | 一鍵式自動設置垂直、水平和觸發系統的所有通道，配有撤銷自動設置功能 |
自動量程 | 使用戶能夠在無需重新設置示波器的情況下更改測試點 |
用于多信號類型的自動設置菜單
信號類型 | 自動設置菜單選項 |
|---|---|
方波 | 單周期、多周期、上升沿或下降沿 |
正弦波 | 單周期、多周期、FFT 頻譜 |
視頻（NTSC、PAL、SECAM） | 視頻（NTSC、PAL、SECAM） 字段： ? ?全部、奇數行或偶數行：全部或選配行數 |
非易失性存儲
特點 | 說明 |
|---|---|
非易失性存儲 | CompactFlash??高達 2 GB |
參考波形顯示 | 兩個 2500 點基準波形 |
波形存儲器 | 每 8 MB 有 96 個或更多參考波形 |
設置 | 每 8 MB 有 4000 個或更多前面板設置 |
屏幕圖像 | 每 8 MB 有 128 個或更多屏幕圖像（圖像數量取決于所選的文件格式） |
全部保存 | 每 8 MB 12 次或更多“全部保存”操作。一次全部保存操作會創建 2 至 9 個文件（設置、圖像外加每個顯示波形一個文件） |
顯示特點
特點 | 說明 |
|---|---|
顯示器 | 1/4 VGA 有源 TFT 彩色 LCD 顯示屏 |
插值 | Sin(x)/x |
顯示類型 | 點、矢量 |
余輝 | 關閉、1 秒、2 秒、5 秒、無限 |
格式 | YT 和 XY |
I/O Interface（I/O 接口）
特點 | 說明 |
|---|---|
RS-232 端口（標配） | 9 針 DTE |
RS-232 可編程性 | 全講/聽模式。所有模式、設置和測量的控制。波特率最大為 19,200 |
大容量存儲器 CompactFlash?存儲器 | 可插入任何類型 1 CompactFlash?卡，最大可為 2 GB（未包括卡） |
內置時鐘/日歷 | |
OpenChoice PC 通信軟件 | 通過 RS-232 從示波器無縫連接到個人計算機。 傳輸和保存設置、波形、測量和屏幕圖像。 除方便的 Microsoft Word 和 Excel 工具欄插件外，還包括 Windows 桌面數據轉換應用程序 |
打印機端口（標配） | Centronics 型并行端口 |
? ?圖形文件格式 | TIFF、PCX（PC 畫筆）、BMP (Microsoft Windows)、EPS (Encapsulated Postscript) 和 RLE |
? ?打印機格式 | Bubble Jet、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、Laser Jet、Epson Dot（9 或 24 針）Epson C60、Epson C80 |
? ?版面格式 | 橫向和縱向 |
*6?需要 TPS2PWR1 電源分析應用程序包。
環境和安全
特點 | 說明 |
|---|---|
溫度 | |
? ?工作狀態 | 0℃ 至 +50℃ |
? ?非工作狀態 | -40℃ 至 +71℃ |
濕度 | TPS2000B 系列示波器不可用于潮濕環境。 |
? ?工作狀態 | 高溫：50℃ / 60% RH 低溫：30℃ / 90% RH |
? ?非工作狀態 | 高溫：55℃ 至 71℃ / 60% RH 最大濕球溫度計 低溫：30℃ 至 0℃ / |
海拔高度 | |
? ?工作狀態 | 高達 3,000 m |
? ?非工作狀態 | 15,000 m |
污染度 2 | 在可能存在導電性污染的環境下不可操作（如 IEC61010-1:2001 中規定） |
外殼額定 | |
? ?IP30 | 安裝 CompactFlash??卡和電源分析軟件時（如 IEC60529:2001 中規定） |
電磁兼容性 | 符合 Directive 89/336/EEC 的要求。 符合或超過：澳大利亞 EMC 架構，已證明滿足輻射標配 AS/NZS 2064.1/2 |
安全性 | UL61010-1:2004. CAN/CSA22.2 No. 1010.1：2004. EN61010-1: 2001. 請不要將 TPP0101/TPP0201 探頭公用導線浮動到 > 30 VRMS?之上。在將公用導線浮動至 30 VRMS?以上時，使用 P5122、P5120 （可浮動至 600 VRMS?CAT II）或類似的額定高壓無源探頭，或適當?shù)念~定高壓差分探頭 |
過電壓類
類別 | 本類別產品示例 |
|---|---|
CAT III | 配電電源、固定設備 |
CAT II | 本地電源、電器、便攜式設備 |
CAT I | 特殊設備或設備部件、電信產品、電子產品中的信號處理元件 |
?
材料 -?TPSBAT 電池應包含 8 克以下的等效鋰。
物理特點
儀器 | ||
|---|---|---|
尺寸 | 毫米 | 英寸 |
寬度 | 336.0 | 13.24 |
高度 | 161.0 | 6.33 |
厚度 | 130.0 | 5.10 |
重量 | 千克 | 磅 |
僅限儀器 | 2.7 | 6.0 |
? ?帶 1 個電池 | 3.2 | 7.0 |
? ?帶 2 個電池 | 3.7 | 8.0 |
儀器發貨 | ||
包裝尺寸 | 毫米 | 英寸 |
寬度 | 476.2 | 18.75 |
高度 | 266.7 | 10.50 |
厚度 | 228.6 | 9.00 |
泰克TPS2000B 數字存儲示波器
