泰克DPO7000C 系列數字熒光示波器

泰克深知，從原型通電到生產測試，工程師在整個設計周期都要依賴示波器。 DPO7000 系列示波器的獨特功能與杰出的信號采集性能和分析功能相結合，讓您加速完成測量任務。

歐盟客戶通知

本產品尚未更新以符合 RoHS 2?指令 2011/65?/ EU 要求，且將不會發貨至歐盟。在 2017?年 7?月 22? 日前，客戶可以通過歐盟市場的庫存購買產品直至庫存售罄。泰克致力于為您提供所需的解決方案。請聯系您的當?shù)劁N售代表以獲取進一步幫助，或確定是否有可用的替代產品。泰克將繼續為全球范圍內仍享受質保支持的產品提供服務。

主要性能指標

• 3.5?GHz、2.5?GHz、1?GHz 和 500?MHz 帶寬型號

• 在一條通道上提供了高達 40?GS/s 的實時采樣率，在兩條通道上提供了 20GS/s 的實時采樣率，在三或四條通道上提供了 10?GS/s 的實時采樣率

• MultiView Zoom? 高達 500?M 點記錄長度

• FastAcq? 技術，>250,000?wfm/s 的最大波形捕獲速率

• FastFrame? 分段存儲采集模式，>310,000?波形/秒捕獲速率

• 用戶可以選擇帶寬限制濾波器，提高低頻測量精度

主要特點

• 易用特點

• Pinpoint? 觸發技術，提供了靈活、性能非常高的觸發功能，支持 1400?多種組合，滿足幾乎任何觸發情況

• 可視觸發和搜索，精確限定觸發，找到復雜波形中的獨特事件

• 高級搜索和標記，在整個波形中查找具體事件

• MyScope? 定制窗口和鼠標右鍵菜單，實現杰出的效率

• 53?種自動測量、波形直方圖和 FFT 分析，簡化波形分析工作

• TekVPI? 探頭接口，支持有源探頭、差分探頭和電流探頭，自動設定量程和單位

• 12.1?英寸（307?毫米）高亮度 XGA 顯示器，配有觸摸屏

• 選配串行觸發和分析

• I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553?和 USB 2.0?自動串行觸發、解碼和搜索選項

• MIPI? D-PHY DSI-1、CSI-2、8b/10b、以太網和 PCI Express 自動串行分析選項

• 串行數據流時鐘恢復

• 64?位 NRZ 串行碼型觸發，隔離碼型相關效應，速率高達 1.25?Gb/s

• 選配特定技術分析功能

• 軟件解決方案提供了內置域?qū)ｉT技術，適用于 MIPI? D-PHY、以太網、汽車以太網、MOST 和 USB 2.0?一致性測試，抖動、定時、眼圖、功率、DDR 內存總線分析及寬帶射頻

• 極限和模板測試，迅速了解信號特點

連接能力

• 前面板和側面板提供了 USB 主控端口，迅速簡便地存儲數據、進行打印及連接 USB 外設

• 集成 10/100/1000BASE-T 以太網端口，實現聯網能力；視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

• Microsoft? Windows 10?操作系統，簡便連接及集成到用戶環境中

• 滿足 LXI Class C 標準

TekScope Anywhere?離線分析

TekScope Anywhere?把示波器分析環境的處理能力帶到PC中。用戶現在可以靈活地執行各項分析任務，包括在實驗室外部進行定時、眼圖和抖動分析。 可以在團隊成員和遠程站點之間迅速共享泰克 DPO/MSO5000、DPO7000C 或 DPO/MSO70000C/D/DX 系列示波器的波形數據和設置1），從而改善工作效率。

1（設置僅限 MSO/DPO5000/B、DPO7000C、MSO/DPO70000C/D/DX/SX 型號

簡化復雜的數字設計分析

通過 DPO7000C 數字熒光示波器，您可以使用一臺儀器分析模擬總線信號和數字總線信號，迅速找到和診斷復雜電路中的問題。 由于高達 3.5?GHz 的帶寬及高達 40?GS/s 的采樣率，您可以獲得必要的性能，查看快速變化的信號細節。 DPO7000C 系列所有通道標配高達 25?M 點的深記錄長度，在一條通道上可以選配高達 500M 點的記錄長度，可以捕獲長時間信號，同時保持精細的定時分辨率。

高級搜索和標記及 MultiView Zoom? 功能可以迅速查看波形，用戶可以選配 15?種軟件和常用技術分析軟件包，完成深入分析任務。由于這些特點，泰克 DPO7000C 系列為您簡化和加快復雜電路的調試工作提供了所需的多功能工具。

完善的功能，加快每一個調試階段

從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析事件特點和被測器件特征，DPO7000C 系列提供了一套強大的功能，加快了每一個電路調試階段。

發現

如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。

?

?

發現 – >250,000?wfm/s 的快速波形捕獲速率，最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。

DPO7000C 系列提供了完整的信號查看功能，可以迅速了解電路的實際操作。泰克專有的 FastAcq? 技術提供了快速波形捕獲功能，每秒可以捕獲超過 250,000?個波形，您可以在幾秒鐘內看到毛刺和其它偶發瞬態信號，揭示被測設備出現問題的真正原因。帶有顏色輝度等級的數字熒光顯示器使用顏色識別發生頻度高的信號區域，顯示信號活動的歷史信息，從而以可視方式顯示異常事件的發生頻次。

捕獲

發現電路問題只是第一步， 然后，您必須捕獲關心的事件，以確定根本原因。

DPO7000C 系列提供了一套完整的觸發功能，包括欠幅脈沖觸發、毛刺觸發、脈寬觸發、超時觸發、跳變觸發、碼型觸發、狀態觸發、建立時間/保持時間違規觸發、窗口觸發、通信模板觸發和串行解碼觸發，幫助您迅速找到事件。 增強觸發功能降低了觸發點上的觸發抖動。 在這種模式下，觸發點可以作為測量參考源使用。

?

?

捕獲 – 觸發經過 RS-232?總線的特定發送數據包。一套完整的觸發功能（包括特定串行數據包內容觸發）保證您可以迅速捕獲關心的事件。

為調試和驗證復雜的系統，DPO7000C 系列提供了 Pinpoint? 觸發功能，它采用硅鍺 (SiGe) 技術，提高了直到示波器帶寬的觸發性能及超過 1400?種觸發組合。 大多數其它觸發系統只在單個事件（事件 A）上提供多個觸發類型，延遲觸發（事件 B）選擇局限于邊沿型觸發，如果事件 B 沒有發生，通常不會提供觸發順序復位方式。 而 Pinpoint 觸發則同時在 A 觸發和 B 觸發上提供了全套高級觸發類型，并支持復位觸發，在指定時間、狀態或跳變后會再次啟動觸發順序，這樣，即使是最復雜的信號中的事件，仍能夠被捕獲。

找到復雜信號的正確特點可能要求用幾個小時的時間收集和分類數千次采集，以找到關心的事件。 通過定義觸發，隔離想要的事件，只在事件發生時顯示數據，您可以加快這一過程。 選配的可視觸發功能通過掃描所有波形采集，并把它們與屏幕上的波形區域（幾何形狀）進行對比，可以迅速簡便地識別想要的波形事件。

由于高達 500M 點的記錄長度，您可以在一次采集中捕獲多個關心的事件，甚至捕獲數千個串行數據包，供進一步分析，同時保持足夠高的采樣率，放大觀察信號細節。 通過 MultiView Zoom?，您可以同時考察多個波形捕獲段，迅速實時比較事件。 FastFrame? 分段存儲器模式可以有效利用大的記錄，在一個記錄中捕獲多個觸發事件，消除關心的事件之間的長時間空白。 您可以單獨查看和測量多個段，或以重疊方式查看和測量多個段。

從觸發特定數據包內容到自動以多種數據格式解碼，DPO7000C 系列集成支持業內最廣泛的串行總線，包括 I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553、以太網、USB 2.0?和 MIPI D-PHY。 它能夠同時解碼最多 16?條串行總線，讓您迅速了解系統級問題。

搜索

如果沒有適當?shù)乃阉鞴ぞ撸陂L波形記錄中找到關心的事件可能會耗費大量的時間。 隨著當前記錄長度超過 100?萬個數據點，定位事件可能要滾動幾千個屏幕的信號。

?

?

搜索 – 在長波形記錄內部查找欠幅脈沖或窄毛刺的高級搜索結果。 欠幅脈沖或毛刺出現的每個時點都被標出，便于參考。

由于標配高級搜索和標記功能及前面板上的旋鈕，DPO7000C 系列提供了完善的搜索和波形導航能力。 用戶標記可以標出以后您可能要參考的任何位置，以便進一步進行調查。 您也可以自動搜索記錄，查找自定義指標。 它將自動標記每次發生的指定事件，從而可以迅速在事件之間移動。 DPO7000C 系列高級搜索和標記功能甚至可以同時搜索 8?個不同的事件，在找到關心的事件時停止實時采集，大大節約時間。

分析

檢驗原型性能與仿真數據是否相符及是否滿足項目設計目標要求分析被測設備特征， 包括簡單地檢查上升時間和脈沖，到執行完善的功率損耗分析和考察噪聲來源。 DPO7000C 系列提供了一套完善的集成分析工具，包括基于波形的光標和基于屏幕的光標、53?種自動測量、高級波形數學運算（包括任意公式編輯）、自定義 MATLAB 和 .NET 數學運算插件分析功能、波形直方圖和 FFT 分析。

?

?

分析 – 下降沿的波形直方圖，顯示了邊沿位置（抖動）隨時間變化的分布情況。 其中包括在波形直方圖數據上進行的數字測量。 它提供了一套完善的集成分析工具，加快了檢驗電路性能的速度。

DPO7000C 系列每臺示波器都帶有 DPOJET Essentials 抖動和眼圖分析軟件包，擴大了示波器的測量功能，可以在單次實時采集中測量相鄰的時鐘周期和數據周期。 它可以測量關鍵的抖動和定時分析參數，如定時器間隔誤差和相噪，幫助檢定可能的系統定時問題。 時間趨勢圖和直方圖等分析工具可以顯示定時參數怎樣隨時間變化，頻譜分析可以迅速顯示抖動和調制源的精確頻率和幅度。

另外它還支持串行總線調試和一致性測試、抖動和眼圖分析、電源設計、極限/模板測試、DDR 存儲器總線分析及寬帶 RF 等專業應用。

高級搜索和標記

25M 點記錄長度包含著幾千個屏幕的信息。 通過高級搜索和標記功能，DPO7000C 系列可以在幾秒鐘內找到事件。

?

?

搜索步驟 1： 定義要搜索的指標。

用戶標記

在前面板上按 Set/Clear 按鈕，可以在波形上放置一個或多個標記。 如果想在不同標記之間移動，只需在前面板上按 Previous(<-)>) 按鈕。

搜索標記

Search 按鈕可以自動搜索長采集數據，查找用戶自定義事件。 搜索標記會高亮度顯示所有事件發生，并可以使用前面板 Previous(<-) -="">) 按鈕簡便地移動。 搜索類型包括邊沿、毛刺、脈寬、超時、欠幅脈沖、碼型、狀態、建立時間和保持時間、跳變和窗口。

?

?

搜索步驟 2： 高級搜索和標記功能自動搜索記錄，用帶顏色的實心三角號標出每個事件。 然后可以使用 Previous 和 Next 按鈕，從一個事件跳到另一個事件。

數字熒光技術

DPO7000C 系列采用的數字熒光技術使您能夠快速了解設備的實際工作情況。 其快速波形捕獲速率（>250,000?wfm/s）使您能夠以非常高的概率，迅速發現數字系統中常見的偶發問題， 如欠幅脈沖、毛刺、定時問題、等等。

?

?

DPO7000C 系列采用數字熒光技術，實現了 >250,000?wfm/s 的波形捕獲速率和實時顏色等級。

波形相互疊加在一起，發生頻次高的波形點會變亮。 這可以迅速突出顯示發生頻次高的事件，在偶發的異常事件中，則會突出顯示發生頻次低的事件。

通過 DPO7000C 系列，您可以選擇無限余輝或可變余輝，確定前一個波形采集在屏幕上停留多長時間， 進而可以確定異常事件的發生頻次。

可視觸發 – 迅速找到關心的信號

找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。 通過定義觸發，隔離所需事件，可以加快調試和分析工作。

可視觸發通過掃描所有波形采集，并與屏幕區域（幾何形狀）進行對比，來判定泰克 Pinpoint 觸發。 可以使用鼠標或觸摸屏創建最多 8?個區域，可以使用各種形狀（三角形、長方形、六邊形或梯形），指定所需的觸發特點。 一旦創建了形狀，可以以互動方式編輯這些形狀，創建理想的觸發條件。

可視觸發擴展了泰克示波器對各種復雜信號的觸發功能，如下面的實例所示。

?

?

量身定制的串行觸發。 可視觸發設置成查找由 1101?0101?組成的串行數據碼型。

?

?

多條通道觸發。 可視觸發區域可以與跨越多條通道的事件相關，如兩條 USB 2.0?總線上同時傳送的數據包。

通過只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的采集數據。 您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作。 通過使用 Mark All Trigger Events（標記所有觸發事件）功能，一旦設置了可視觸發，示波器可以自動搜索采集的整個波形，查找相同特點的所有事件，并做出標記，大大節約時間。

DDR 內存總線事件涉及時鐘通道、選通通道和數據通道以及數據的多個幅度和突發。

?

?

DDR 內存。 可視觸發用來隔離 DDR3 特定碼型上偶發的寫突發。 觸發事件是由 11000000?組成的 Write DQ 突發，這時，DQ 發起從非三態電壓值開始。 DDR 內存總線事件涉及時鐘通道、選通通道和數據通道以及數據的多個幅度和突發。

?

?

布爾邏輯觸發判定。 使用邏輯關系 OR 的布爾邏輯允許用戶同時監測每個位，捕獲采集中任何點上發生的異常事件。

?

?

觸發由 10?個脈沖組成的突發寬度。 通過在第一個時鐘脈沖前畫一個“必須在外面”的區域，在第 10?個脈沖后面畫第二個“必須在外面”的區域，如圖所示，您可以定義一個可視觸發設置，捕獲所需的突發寬度。

串行觸發和分析（選配）

在串行總線上，一個信號中通常包括地址信息、控制信息、數據信息和時鐘信息， 而很難隔離關心的事件。 DPO7000C 系列為調試串行總線提供了一套強大的工具，支持 I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553?和 USB 2.0?串行總線自動觸發和解碼，另外還支持 MIPI D-PHY DSI-1?和 CSI-2、8b/10b、以太網和 PCI Express 串行總線解碼。

串行觸發

在流行的串行接口（如 I2C、SPI、CAN、LIN、FlexRay、RS232/422/485/UART、MIL-STD-1553?和 USB 2.0）上，在包頭、特定地址、特定數據內容、唯一標識符等數據包內容上觸發采集。

?

?

觸發 USB 全速串行總線上的特定 OUT 令牌包。總線波形提供了解碼后的數據包內容，包括Start、Sync、PID、Address、End Point、CRC、Data values 和 Stop。

總線顯示

可以更高級地組合查看構成總線的各個信號（時鐘、數據、片選等），可以簡便地識別數據包在哪里開始和結束，識別地址、數據、標識符、CRC 等子數據包成分。

總線解碼

厭倦了不得不目視檢查波形，計算時鐘，確定每個位是 1?還是 0，把多個位組合成字節，確定十六進制值？ 讓示波器為您完成這些工作！ 一旦設置了總線，DPO7000C 系列將解碼總線上的每個數據包，以十六進制、二進制、十進制（僅 USB）或 ASCII（僅 USB 和 RS-232/422/485/UART）格式顯示總線波形中的值。

事件表顯示

除看到總線波形上解碼后的數據包數據外，您還可以在表格視圖中查看捕獲的所有數據包，其在很大程度上與軟件列表類似。 數據包帶有時間標記，根據每個組成部分（地址、數據、等等）分欄順序列出。

?

?

事件表顯示了長采集中解碼后的串行數據包數據。

總線搜索

串行觸發特別適合隔離關心的事件，但一旦捕獲事件、需要分析周圍數據，您應該怎么做呢？ 過去，用戶必須手動滾動波形，計算位數，轉換比特，查看是什么引發了事件。 通過 DPO7000C 系列，您可以讓示波器自動搜索采集的數據，查找用戶自定義指標，包括串行數據包內容。 事件發生的每個地方都會用搜索標記突出標明。 用戶只需按前面板上的 Previous (←) 和 Next (→) 按鈕，就可以在各個標記之間迅速移動。

串行總線一致性測試（選配）

為 BroadR-Reach/100BASE-T1 和 1000BASE-T1（選件 BRR）、MIPI D-PHY（選件 D-PHY）、以太網 10BASE-T、10BASE-Te、100BASE-TX 和 1000BASE-T（選件 ET3）、NBASE-T 和 IEEE802.3bz（選件 NBASE-T）、10GBASE-T（選件 XGBT2）、MOST50 和 MOST150 電接口（選件 MOST）和 USB 2.0（選件 USB2）物理層設備提供自動一致測試軟件包。可以使用標準指定的一致性測試執行測量。

?

?

USB 2.0自動一致性測試.

功率分析（可選）

選配功率分析軟件包(選項PWR)可以快速準確地分析功率質量、開關損耗、諧波、磁性測量、安全作業區（SOA）、調制、紋波、幅度和定時測量及轉換速率（di/dt, dv/dt）。用戶只需按一個鍵，就可以自動、可重復地執行電源測量，而不要求使用外部 PC 或復雜的軟件設置。軟件包中包括一個報告生成工具，自動創建詳細報告，存檔測量結果。

?

?

開關損耗測量。自動電源測量可以迅速準確地分析常用的電源參數。

高級分析、抖動、定時和眼圖測量（選配）

選配的 DPOJET 高級軟件包（選項 DJA）提供了擴展功能，擁有一套完整的分析工具，可以了解抖動和定時及其它信號質量問題。DPOJET Advanced 增加了多種高級工具，如 Rj/Dj 分隔、眼圖模板和一致性測試通過/失敗極限。新型單鍵向?qū)Э梢院啽愕卦O(shè)置抖動測量。DPOJET Advanced還是一種測量框架，它與特定標準一致性測試軟件一起使用，用于DDR內存和USB 2.0之類的應用。

?

?

高級分析、抖動、眼圖和眼圖測量

極限和模板測試

標配的極限測試（選項 LT）和選配的模板測試（選項 MTM）軟件包適合長期監測信號、在設計期間檢定信號或進行生產線測試。 極限測試軟件使用用戶自定義的垂直容限和水平容限，把被測信號與已知良好或“標準”版本的同一信號進行比較。 模板測試軟件提供了一套強大的電信和計算機標準模板，可以簡便地檢查是否滿足標準。 此外，可以創建及使用自定義模板，檢定信號特點。 通過這兩個軟件，可以根據具體要求訂制測試，以波形數量或時間為單位定義測試時長以及在考試測試失敗前必須滿足的違規門限，計算違規數量及統計信息，同時規定違規、測試失敗及測試完成時的動作。 不管是從已知良好的信號中指定模板，還是從自定義模板或標準模板中指定模板，用戶都可以簡便地進行通過/失敗測試，搜索異常波形，如毛刺。

?

?

OC-12?信號模板測試，捕獲違反模板的任何信號。

DDR 存儲器總線分析（選配）

選配的 DDR 存儲器分析軟件包（選項 DDRA）自動識別 DDR1、DDR2、LP-DDR1、LP-DDR2和 GDDR3 讀和寫，在每個讀和寫突發的所有邊沿上進行 JEDEC 一致性測量，提供測試通過/失敗結果，特別適合調試 DDR 存儲器總線。 另外它還提供了時鐘、地址和控制信號常用測量功能。 在與 DPOJET（選項 DJA）一起使用時，選項 DDRA 為調試復雜的存儲器信令問題提供了快速的方式。

矢量信號分析（選配）

選配的 SignalVu? 矢量信號分析軟件包（選項 SVE、SVA、SVM、SVO、SVP 和 SVT）可以簡便地驗證寬帶電路，檢定寬帶頻譜事件。 通過把泰克實時頻譜分析儀的信號分析引擎與泰克數字示波器的寬帶寬采集技術結合起來，您現在可以直接在示波器上評估復雜的基帶信號。 您可以在一臺儀器中，同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能。 不管您要驗證寬帶雷達、高數據速率衛星鏈路還是跳頻通信電路，SignalVu? 矢量信號分析軟件都顯示了這些寬帶信號隨時間變化的特點，加快了獲得所需信息的速度。

?

?

SignalVu? 可以在多個域中進行詳細分析。

專業設計，讓您的工作更輕松

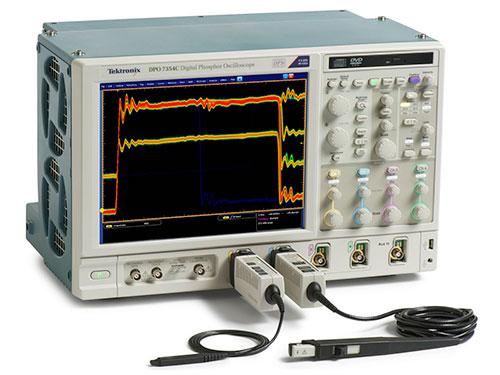

大型高分辨率顯示器

DPO7000C 系列擁有 12.1?英寸 (307?mm) XGA 彩色顯示器，并集成觸摸屏，可以查看錯綜復雜的信號細節。

專用前面板旋鈕

每條通道獨立的垂直旋鈕，提供了簡單直觀的操作。 您不必再在所有四條通道中共享一套垂直旋鈕。

連接能力

前面板上提供了多個 USB2.0?主控端口，可以簡便地把屏幕圖、儀器設置和波形數據傳送到 U 盤上。 后面板上提供了一個 GPIB 端口，用來從計算機中遠程控制示波器。 集成 10/100/1000BASE-T 以太網端口可以簡便地連接網絡，視頻輸出端口可以把示波器顯示畫面導出到外部監視器或投影儀上。 它帶有 PS-2?鍵盤和鼠標端口，用于要求使 USB 端口失效的、對安全要求非常高的應用。 標配可移動硬盤可以為不同用戶輕松定制設置，用于安全環境中。

TekVPI? 探頭接口

TekVPI 探頭接口確立了探測領域中簡便易用性標準。 TekVPI 探頭具有狀態指示燈和控制功能，在探頭上有一個探頭菜單按鈕。 這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。 TekVPI 接口可以直接連接電流探頭，無需單獨的電源。 可以通過 USB、GPIB 或以太網遠程控制 TekVPI 探頭，在 ATE 環境中提供了用途更加廣泛的解決方案。

MyScope? 定制控制窗口

通過使用簡單、可視的拖放過程，您只需幾分鐘，就可以簡便地建立自己的專用示波器功能“工具箱”。 在創建定制控制窗口后，可以通過示波器上的專用 MyScope 菜單選項簡便地進入窗口。 這特別適合共享資源環境，每個人員都有自己的適合特定用途的定制控制界面。 MyScope 控制窗口可以讓所有示波器用戶受益，消除了許多人長時間不使用示波器、重返實驗室時所面臨的學習時間問題，而高需求用戶則可以大大提高自己的工作效率。

?

?

使用簡單的拖放過程創建 MyScope 定制控制窗口，每個用戶都有一個唯一的界面。

浮動許可

浮動許可提供了另一種泰克資產管理方式。浮動許可允許在所有泰克 MSO/DPO5000、DPO7000 和 DPO/DSA/MSO70000 系列示波器中方便地移動已啟用許可密碼的選項。浮動許可適用于許多已啟用許可密碼的選項。如果想訂購浮動版本的選項許可，請?jiān)谶x項名稱前加上前綴 “DPOFL-”（如 DPOFL-ET3）

如需了解有關浮動許可選項的其他信息，請?jiān)L問 www.tek.com。

與邏輯分析儀互操作

通過泰克綜合視圖 (iView?) 數據顯示技術，數字電路設計人員可以解決信號完整性挑戰，更迅速、更簡便地高效調試和檢驗系統。 這種集成技術使得設計人員能夠在同一個顯示窗口中觀看時間相關的數字?jǐn)?shù)據和模擬數據，隔離數字信號中導致系統失效的模擬特點。 它不要求用戶校準， 另外一旦設置完畢，iView 功能完全自動實現。

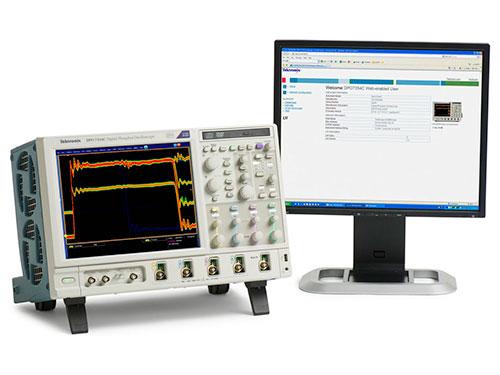

遠程操作和擴展分析

可以通過多種方式連接 DPO7000C 系列示波器，進行擴展分析。Windows 遠程桌面功能的首次使用 – 直接連接示波器，便可通過內置的遠程桌面遠程操作用戶界面。第二種連接方式是采用泰克 OpenChoice? 軟件，利用快速嵌入式總線，把波形數據直接從 Windows 桌面上的采集程序傳送到分析程序，傳送速度遠遠高于傳統 GPIB 的傳送速度。它包括行業標準協議，如 TekVISA? 接口和 ActiveX 控件，使用并增強 Windows 軟件，進行數據分析和文件管理。它包括 IVI-COM 儀器驅動程序，可以使用 GPIB、串行數據和 LAN 連接，從儀器上或外部 PC 上運行的程序中簡便地與示波器通信。還可以使用軟件開發人員工具箱 (SDK)，幫助創建定制軟件，使用 Visual BASIC、C、C++、MATLAB、LabVIEW、LabWindows/CVI及其它常用應用開發環境 (ADE)，自動完成多步驟波形采集和分析流程。

?

?

使用獨特的 Excel 工具條把數據捕獲到 Microsoft Excel 中，使用 Word 工具條創建自定義報告。

技術數據

除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規范適用于所有型號。

型號概述

垂直系統 – 模擬通道

• 輸入阻抗

• 1?MΩ ±1%，13?pF ±2pF 或 50?Ω ±1%

• 輸入耦合

• AC、DC、GND

• 輸入靈敏度

• 1?MΩ： 1?mV/格 - 10?V/格

  50?Ω： 1?mV/格 - 1?V/格

• 垂直分辨率

• 8?位（采用 Hi Res 時 >11?位）

• 任意兩條通道之間的延遲，典型值

• ≤100?ps（50?Ω，DC 耦合和大于等于 10?mV/格時相等的 V/格）

• 通道間隔離度

• （相等垂直刻度設置的任意兩條通道）（典型值）

  ≤100?MHz 時 ≥100:1?

  100?MHz - 2.5?GHz 時 ≥30:1?

  2.5?GHz - 3.5?GHz 時 ≥20:1?

• 最大輸入電壓，1?MΩ

• ±150?V CAT I，在 200?kHz 以上時額定值以 20?dB/10?Hz 比率下降, 最低降至 9?VRMS

• 最大輸入電壓 50?Ω

• 5?VRMS，峰值小于 ≤ ±24?V

• 偏置范圍

• 1?mV/格 - 50?mV/格： ±1?V

  50.5?mV/格 - 99.5?mV/格： ±(1.5?V – 10格)

  100?mV/格 - 500?mV/格： ±10?V

  505?mV/格 - 995?mV/格： ±(15?V – 10格)

  1?V/格 - 5?V/格： ±100?V

  5.05?V/格 - 10?V/格： ±(150?V – 10格)

• 偏置精度

• 1?mV/格 - 9.95?mV/格： ±0.2% × (偏置 – 位置) ±0.1格 ±1.5?mV

  10?mV/格 - 99.5?mV/格： ±0.35% × (偏置 – 位置) ±0.1格 ±1.5?mV

  100?mV/格 - 1?V/格： ±0.35% × (偏置 – 位置) ±0.1格 ±15?mV

  1.01?V/格 - 10?V/格： ±0.25% × (偏置 – 位置) ±0.1格 ±150?mV

• 位置范圍

• ±5?格

水平系統

• 時基延遲時間范圍

• -10?格到 1000?s

• 通道間偏移校正范圍

• ±75?ns

• 增量時間測量精度

• ((0.06?/ 采樣率) + (2.5?ppm × 讀數)) RMS

• 觸發抖動 (RMS)

• 增強觸發關閉時 1.5?psRMS

  增強觸發打開時<100?fsRMS

• 時基穩定性（口徑不確定性），典型值

• 記錄時長<10?μs（典型值）時 <1?psRMS（<2?ps峰值）

  記錄時長<30?ms 時 <2.5?psRMS

  記錄時長<10?s 時 <萬億分之六十五

• 時基精度

• ±2.5?ppm + 每年老化<1?ppm

采集系統

• 采集模式

•


• 采樣

• 采集并顯示采樣值

• 峰值檢測

• 在所有實時采樣速率下捕獲和顯示窄毛刺：毛刺寬度：≤10?GS/s 時為 1?ns

• 平均

• 平均波形中可以包括 2?- 10,000?個波形

• 包絡

• min-max 包絡中可以包括 1?- 2×109?個波形

• Hi-Res

• 實時波形平均功能，降低隨機噪聲，提高分辨率

• 滾動模式

• 以<50ms/格的掃描速度從右到左滾動運動，在顯示屏中順序滾動各波形點。高達 10?MS/s，最大記錄長度 40MS

• FastAcq?

• FastAcq? 優化了儀器分析動態信號及捕獲偶發事件的能力，在全部 4?條通道上同時實現 >250,000?wfm/s 的波形捕獲速率

• 波形數據庫

• 累積波形數據庫，提供由幅度、時間和數量組成的三維數組

• FastFrame?

• 采集內存被分成多個段；最大觸發速率>310,000個波形/秒。每個事件記錄到達時間。幀查找程序幫助以可視方式識別瞬態信號

Pinpoint? 觸發系統

• 觸發靈敏度

•


• 內部 DC 耦合

• DC - 50?MHz 時 0.7?格，在額定模擬帶寬（最高 2.5?GHz）時提高到 1.2?格（典型值）； 在 3.5?GHz 時 2.5?格

• 輔助輸入（外部觸發）1?MΩ

• DC - 50?MHz 時 250?mV，250?MHz 時提高到 350?mV（典型值）

• 按時間計算的觸發延遲

• 3.2?ns – 3,000,000?s

• 按事件計算的觸發延遲

• 1?– 2,000,000,000?個事件

• 主要觸發模式

• 自動、正常、單次

• 增強觸發

• 增強觸發可校正觸發路徑與采集的數據路徑之間的時間差（碼型觸發除外，它支持與 A 事件和 B 事件有關的所有 Pinpoint 觸發類型）；默認開啟（用戶可以選擇）；在 FastAcq 模式中不能使用。

• 觸發序列

• 主內存、時間延遲、事件延遲、按時間復位、按狀態復位、按跳變復位、B 事件掃描。 所有序列可以包括觸發事件后單獨的水平延遲，以定位采集時間窗口。

• 通信相關觸發

• 支持 AMI、HDB3、BnZS、CMI、MLT3 和 NRZ 編碼的通信信號。選擇與標準相對應的分離的正負 1、0?脈沖因子或眼圖。要求選件 MTM。

• 視頻觸發格式和場速率

•


  從負同步合成視頻，逐行掃描系統的場 1?或場 2?觸發采集，逐行掃描或非逐行掃描系統的任意場，特定行或的任意行觸發采集。 支持的系統包括 NTSC、PAL、SECAM 及 HDTV 1080/24sF、1080p/25、1080i/50、1080i/60、1080p/24、720p/60、480p/60?

• 串行碼型觸發

•


• NRZ 編碼數據

• 僅適用于 DPO7254C 和 DPO7354C，要求選項 ST1G。 最高 64?位串行字識別器，以二進制（高、低，無所謂）或十六進制格式指定位。 NRZ編碼的數據觸發，速率高達 1.25?G 波特。

• 時鐘恢復系統

• （僅適用于 DPO7254C 和 DPO7354C，要求選項 ST1G）

• 時鐘恢復鎖相環帶寬

• 固定在 FBaud/500?

• 時鐘恢復頻率范圍

• 1.5?MBaud - 1.25?GBaud

• 時鐘恢復抖動 (RMS)

• 對 PRBS 數據碼型：20?psRMS+ 1.25% 單位間隔 RMS

  對重復的“0011”數據碼型：20?psRMS+ 1.25% 單位間隔 RMS

• 時鐘恢復跟蹤/采集范圍

• 要求的波特率的 ±5%（典型值）

• 時鐘恢復需要的最小信號幅度

• 1.25?GBaud 以下為 1?divp-p

• 觸發電平范圍

•


• 任意通道

• 從屏幕中心 ±12?格

• 輔助輸入

• TekVPI 接口；±5?V (50?Ω)；150?V CAT I，在 200?KHz 以上時額定值以 20?dB/倍頻程下降，最低為 9?VRMS(1?MΩ)

• 工頻

• 固定在 0?V

• 觸發耦合

• DC

  AC（衰減<60?Hz）

  高頻抑制（衰減 >30?kHz）

  低頻抑制（衰減<80?kHz）

  噪聲抑制（降低靈敏度）

• 觸發釋抑范圍

• 最小 250ns - 100s

• 觸發類型

• A 事件和延遲 B 事件觸發類型：邊沿、毛刺、寬度、欠幅脈沖、超時、跳變時間、邏輯碼型、邏輯狀態、建立時間/保持時間、窗口 – 除邊沿、碼型和狀態外，所有類型均可以由最多兩條通道判定邏輯狀態。

• 邊沿

• 觸發任何通道或前面板輔助輸入上的正斜率、負斜率或任一斜率。耦合包括 DC、AC、噪聲抑制、高頻抑制和低頻抑制。

• 毛刺

• 觸發或抑制正極、負極或任意極性的毛刺。最小毛刺寬度為 170ps（典型值），重新觸發時間為 250ps（僅適用于DPO7254C或DPO7354C)。

• 寬度

• 在正脈沖或負脈沖的寬度落在或超過可以選擇的時間極限范圍時觸發 （225ps ~ 10s）。

• 欠幅脈沖

• 當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發。可以根據時間或邏輯判定事件。

• 窗口

• 當事件進入或退出用戶可調節的兩個門限定義的一個窗口時觸發。可以根據時間或邏輯判定事件。

• 超時

• 當事件在指定時間內 （300ps ~ 1s） 保持高、低或高低時觸發。

• 斜率

• 在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。

• 建立時間/保持時間

• 當任意兩條輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過門限時觸發。

• 邏輯碼型

• 當碼型在指定時間內 （300ps ~ 1s） 變成假或保持為真時觸發。四條輸入通道指定的碼型（AND、OR、NAND、NOR）分別定義為高、低或無所謂。

• 邏輯狀態

• 通道 4?上的邊沿提供時鐘輸入的通道（1、2、3）上的任何邏輯碼型。在上升或下降時鐘邊沿上觸發。

• 并行總線

• 觸發規定并行總線上的指定數據值。

• 視頻

• NTSC、PAL、SECAM 和 HDTV 視頻信號所有行、奇數、偶數或所有場上觸發：480p/60、576p/50、875i/60、720p/30、720p/50、720p/60、1080/24sF、1080i/50、1080p/25、1080i/60、1080p/24、1080p/25、1080p/50、1080p/60、Bi-level、Tri-level

• 可視觸發

• 在任意模擬通道上觸發最多 8?個用戶自定義區域，包括長方形、三角形、梯形、六邊形和用戶自定義形狀。

• 選配觸發類型

•


• 串行碼型

• 捕獲串行數據流，內置高達 1.25?Gb/s 的 NRZ 標準時鐘恢復功能。使用碼型鎖定觸發功能進行擴展，捕獲重復采集的長串行測試碼型。 作為選項 ST1G 的一部分提供。

• 通信

• 支持 AMI、HDB3、BnZS、CMI、MLT3 和 NRZ 編碼信號。 作為選項 MTM 的一部分提供。

• I2C

• 在高達 10?Mb/s 的 I2C 總線上觸發 Start、Repeated Start、Stop、Missing ACK、Address（7?位或 10?位、Data（1-5?字節）或 Address 和 Data。作為選項 SR-EMBD 的一部分提供。

• SPI

• 在高達 10?Mb/s 的 SPI 總線上觸發 Slave Select、Idle Time 或 Data (1-6?個字)。 作為選項 SR-EMBD 的一部分提供。

• CAN

• 在高達 1?Mb/s 的 CAN 總線上觸發幀頭、幀類型（數據幀、遠程幀、錯誤幀或過載幀）、標識符、數據、標識符和數據、EOF、未確認、位填充錯誤、CRC 錯誤。 作為選項 SR-AUTO 的一部分提供。

• LIN

• 在高達 1?Mb/s 的 LIN 總線上觸發同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤。 作為選項 SR-AUTO 的一部分提供。

• FlexRay

• 在高達 10?Mb/s 的 FlexRay 總線上觸發指示符位（正常、凈荷、空、同步、啟動）、周期數、包頭字段(指示符位、標識符、凈荷長度、包頭 CRC 和周期數)、標識符、數據、標識符和數據、幀尾、錯誤。 作為選項 SR-AUTO 的一部分提供。

• MIL-STD-1553B

• 在高達 1?Mb/s 的 MIL-STD-1553?總線上觸發同步、命令字、狀態字、數據字、空閑時間、錯誤。 作為選項 SR-AERO 的一部分提供。

• RS-232/422/485/UART

• 在高達 10?Mb/s 的 RS-232?總線上觸發開始位、包尾、數據（1-5?個字）和奇偶性錯誤。 作為選項 SR-COMP 的一部分提供。

• USB 2.0?低速

• 觸發同步、復位、暫停、恢復、包尾、令牌（地址）包、數據包、握手包、專用包、錯誤。 作為選項 SR-USB 的一部分提供。

  令牌包觸發 – 任意令牌類型，SOF、OUT、IN、SETUP；地址可以指定為 Any Token、OUT、IN 和 SETUP 令牌類型。 地址可以進一步指定為觸發 ≤、<、=、>、≥、!= 特定值，或指定在落入范圍或超出范圍時觸發。 可以使用二進制、十六進制、不帶符號的十進制及無所謂位為 SOF 令牌指定幀號。

  數據包觸發 – 任意數據類型，DATA0、DATA1；數據可以進一步指定觸發 ≤、<、=、>、≥、!= 特定數據值，或指定在落入范圍或超出范圍時觸發。

  握手包觸發 – 任意握手類型，ACK、NAK、STALL。

  專用包觸發 – 任意專用包類型、保留包。

  錯誤觸發 – PID 校驗、CRC5 或 CRC16、填充位。

• USB 2.0?全速

• 觸發同步、復位、暫停、恢復、包尾、令牌(地址)包、數據包、握手包、專用包、錯誤。 作為選項 SR-USB 的一部分提供。

  令牌包觸發 – 任意令牌類型，SOF、OUT、IN、SETUP；地址可以指定為 Any Token、OUT、IN 和 SETUP 令牌類型。 地址可以進一步指定為觸發 ≤、<、=、>、≥、!= 特定值，或指定在落入范圍或超出范圍時觸發。 可以使用二進制、十六進制、不帶符號的十進制及無所謂位為 SOF 令牌指定幀號。

  數據包觸發 – 任意數據類型，DATA0、DATA1；數據可以進一步指定觸發 ≤、<、=、>、≥、!= 特定數據值，或指定在落入范圍或超出范圍時觸發。

  握手包觸發 – 任意握手類型，ACK、NAK、STALL。

  用包觸發 – 任意專用包類型、PRE、保留包。

  錯誤觸發 – PID校驗、CRC5或CRC16、填充位。

• USB 2.0?高速

• 沒有協議級觸發。 作為選項 SR-USB 的一部分提供。









  注：

  只有 1?GHz 和 2?GHz 型號才支持 USB 2.0?高速觸發、解碼和搜索。

波形分析

• 搜索和標記事件

• 使用高級搜索和標記，自動標記事件，編制波形文件。 搜索正跳變沿、負跳變沿或正負跳變沿、毛刺、欠幅脈沖、脈寬、轉換速率、建立時間和保持時間、超時、窗口，或查找任意邏輯或狀態碼型，在 4?條模擬通道任意通道上支持最多 8?種不同事件類型。 使用選項 DDRA 搜索 DDR 讀或?qū)懲话l(fā)。

  在硬件觸發查找關心的事件時，可以使用 Pinpoint 觸發控制窗口中的“Mark Alll Trigger Events in Record”(標記記錄中的所有觸發事件)，查找其它類似事件。

  事件表匯總了找到的所有事件。 所有事件都相對于觸發位置打上時間標記。 在找到事件時停止采集。

• 波形測量

•


• 光標

• 波形和屏幕

• 自動測量

• 53?種，其中一次可以在屏幕上顯示最多 8?種測量功能。

• 測量統計

• 平均值、最小值、最大值、標準偏差

• 參考電平

• 可以用百分比或單位指定用戶可定義的自動測量參考電平

• 選通

• 使用屏幕或波形光標隔離要測量的采集內部發生的特定情況

• 幅度相關測量

• 幅度、高、低、最大值、最小值、峰峰值、中間值、周期中間值、RMS、周期 RMS、正過沖、負過沖

• 時間相關測量

• 上升時間、下降時間、正寬度、負寬度、正占空比、負占空比、周期、頻率、延遲

• 組合

• 面積、周期面積、相位、突發寬度

• 波形直方圖測量

• 波形數、框內點數、峰值點數、中間值、最大值、最小值、峰峰值、平均值 (μ)、標準偏差 (sigma)、μ+1sigma、μ+2sigma、μ+3sigma

• 眼圖測量

• 消光比（絕對值，%，dB）、眼高、眼寬、眼頂、眼底、交叉%、抖動（p-p，RMS，6sigma）、噪聲（p-p，RMS）、信噪比、周期失真、Q 因數

• 波形直方圖

• 波形直方圖提供了一個數據值陣列，表示落入用戶自定義顯示區域內的總點數。 波形直方圖是可以測量的點分布及數值陣列的可視圖表。 來源 – Channel 1、Channel 2、Channel 3、Channel 4、Ref 1、Ref 2、Ref 3、Ref 4、Math 1、Math 2、Math 3、Math 4?

  類型 – 垂直、水平

• 波形處理/數學運算

•


• 數字波形數量

• 4?

• 代數運算

• 波形和標量加、減、乘、除

• 代數表達式

• 定義全面的代數表達式，包括波形、標量、用戶可調節變量及參數測量結果。 使用復雜的公式進行綜合數學運算，如 (Integral (CH1 – Mean(CH1)) × 1.414?× VAR1)

• 數學函數

• 平均、倒數、積分、微分、平方根、指數、Log10、Log e、Abs、Ceiling、Floor、Min、Max、Sin、Cos、Tan、ASin、ACos、ATan、Sinh、Cosh、Tanh

• 關系運算

• >、<、≥、≤、==、!= 比較的布爾結果

• 頻域函數

• 頻譜幅度和相位，實數和虛數頻譜

• FFT 垂直單位

• 幅度： 線性、dB、dBm 相位： 度、弧度、群時延

• FFT 窗口函數

• 矩形、Hamming、Hanning、Kaiser-Bessel、Blackman-Harris、Gaussian、Flattop2、泰克指數

• 波形定義

• 任意數學表達式

• 濾波功能

• 用戶自定義濾波器。 用戶指定一個包含濾波系數的濾波器。 提供了濾波器文件

• 使用數學插件接口定制函數

• 提供了一個接口，允許用戶在 MATLAB 或 Visual Studio 中創建自定義數學函數

• 模板功能

• 從采樣波形中生成波形數據庫像素圖的功能。 可以定義樣點數量

軟件

• IVI Driver

• 為常用應用提供標準儀器編程接口，如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB、 IVI-COM 標準

• LXI Class C 網絡界面

• 通過標準網絡瀏覽器連接 DPO7000C 系列，您只需在瀏覽器的地址條中輸入示波器的 IP 地址或網絡名稱， 網絡界面可以查看儀器狀態和配置以及網絡設置的狀態和修改情況。 所有網絡交互都滿足 LXI Class C 規范。

顯示器系統

• 顯示器類型

• 307.3?毫米（12.1?英寸）液晶動態矩陣彩色顯示器

• 顯示器分辨率

• 1024?水平 × 768?垂直像素 (XGA)

• 波形樣式

• 矢量、點狀、可變余暉、無限余暉

• 色彩模式

• 正常、綠色、灰色、溫度、光譜和用戶定義

• 格式

• YT 和 XY

• 水平格數

• 10?

• 垂直格數

• 10?

計算機系統和外設

• 操作系統

• Microsoft Windows 10?Enterprise IoT Edition

• CPU

• Intel i7-2600?處理器，四核，3.4GHz

• 系統內存

• 8?GB

• 固態硬盤

• 可移動硬盤，512?GB 容量

• CD/DVD 驅動器

• 前面板 CD-R/W、DVD-R 驅動器

• 鼠標

• 光學滾輪鼠標，USB 接口

• 鍵盤

• 小型鍵盤訂購 119-7083-xx；USB 接口和集線器

輸入/輸出接口

• USB 2.0?高速主控端口

• 支持 USB 海量存儲設備、打印機、鍵盤和鼠標。儀器前面板和側面板上有多個主控端口。可禁用

• USB 3.0?高速主控端口

• 支持 USB 海量存儲設備、打印機、鍵盤和鼠標。儀器側面板上的端口。可禁用

• GPIB 接口

• 后面板。 IEEE 488.2?標準端接口

• LAN 端口

• RJ-45?連接器，支持 10BASE-T、100BASE-T 和 1000BASE-T

• 視頻輸出端口

• DVI-I 和 VGA 連接器，連接外部監視器或投影儀，顯示示波器畫面。支持?jǐn)U展桌面和克隆模式

• 音頻輸入/輸出

• 微型聲音插孔，用于立體聲麥克風輸入和立體聲線路輸出

• 鍵盤端口

• 兼容 PS/2?

• 鼠標端口

• 兼容 PS/2?

• 輔助輸入

• 前面板。 參見觸發規范

• 輔助輸出（可以通過軟件切換）

• 觸發輸出： 在示波器觸發時，TTL 兼容脈沖

  時基參考輸出： 內部 10?MHz 參考振蕩器的 TTL 兼容輸出

• 外部參考輸入

• 時基系統可以鎖相到外部 10?MHz 參考源 (10?MHz ±1%)

• 模擬信號輸出

• BNC 連接器提供了緩沖版本的 Ch3 信號。 50?mV/格 ±20%，1?MΩ 負荷；25?mV/格 ±20%，50?Ω load。 在 50?Ω 負荷時帶寬為 100?MHz

• 探頭補償器輸出

• 前面板引腳

  幅度： 1?V ±20%，50?Ω 負荷

  頻率： 1?kHz ±5%

• 恢復的時鐘（僅適用于 DPO7254C 和 DPO7354C）

• （使用選項 ST1G 啟用。）BNC 連接器，≤1.25?Gb/s，輸出擺幅 ≥130?mVp-p，50?Ω 負荷

• 恢復的數據（僅適用于 DPO7254C 和 DPO7354C）

• （使用選項 ST1G 啟用。）BNC 連接器，≤1.25?Gb/s，輸出擺幅 200?mV，50?Ω 負荷

• LXI web 界面 (LAN eXtensions for instrumentation)

• 類別： LXI Class C

• 版本： 1.3?

電源

• 電源

• 100?- 240?V ±10%，47?- 63?Hz，<550?W

  115?VRMS±10%，360?- 440?Hz，<500?VA

物理特點

• 外觀尺寸

• ?	毫米	英寸
  高	292?	11.48?
  寬	451?	17.75?
  深	265?	10.44?

• 機架安裝配置

• ?	毫米	英寸
  高	331?	12.25?
  寬	479?	18.85?
  深（從機架安裝耳到儀器背面）	231.75?	9.12?

• 重量

• ?	公斤	磅
  凈重	15?	32?
  毛重	28.9?	63.75?

• 機架安裝重量

• ?	公斤	磅
  凈重	17.4?	37.5?
  機架安裝套件	2.5?	5.5?

• 要求的冷卻間隙

• ?	毫米	英寸
  頂部	0?	0?
  底部	0?	0?
  左側	76?	3?
  右側	0?	0?
  前面	0?	0?
  后面	0?	0?

環境特點

• 溫度

•


• 工作溫度

• +5?°C 到 +45?°C，無冷凝

• 非工作溫度

• –40?°C 到 +71?°C，最大梯度 15?°C/小時，磁盤驅動器中沒有安裝 CD/DVD 介質

• 濕度

•


• 工作濕度

• +45?°C 及以下時 8% - 80% 相對濕度 (RH)，最大濕球溫度 29?°C，無冷凝。 +45?°C 時相對濕度上限額定值下降到 30%

• 非工作濕度

• +60?°C 及以下時，5% - 90% 相對濕度，最大濕球溫度 29?°C，無冷凝。 +60?°C 時相對濕度上限額定值下降到 20%

• 高度

•


• 工作高度

• 3,000?米（9843?英尺）

• 非工作高度

• 12,192?米（40,000?英尺）

• 法規標準

•


• 電磁兼容能力

• 2004/108/EC

• 安全

• UL61010-1；CSA61010-1、EN61010-1；IEC 61010-1?

泰克DPO7000C 系列數字熒光示波器
