模擬帶寬70 MHz，100 MHz，200 MHz，350 MHz，500 MHz
實時采樣率可達2 GSa/s
存儲深度可達200 Mpts/ch
波形捕獲率達500,000 wfm/s
優秀的用戶界面和用戶體驗

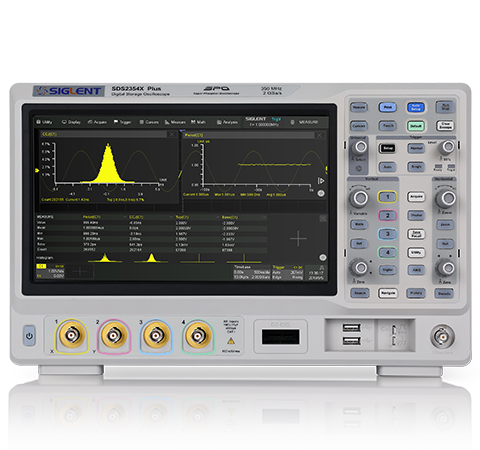

· 配備10.1 英寸TFT-LCD 大顯示屏，分辨率1024*600；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作
10-bit模式，更好地還原波形細節
垂直分辨率用來描述數字示波器中ADC的位數，即位數越高，垂直分辨率越高，顯示波形就越接近真實波形。
如圖，分別是 8-bit 模式和 10-bit 模式下的波形圖。
如圖，分別是 8-bit 模式和 10-bit 模式下的波形圖。
便捷的測量參數統計功能
參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。
此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率。
此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率。
強大的電源測試功能
· 波特圖（標配）：利用波特圖測試系統的頻率響應或環路穩定性，在一定領域取代昂貴的網絡分析儀?？纱钆鋬戎貌ㄐ伟l生器或外置SDG系列任意波形發生器；

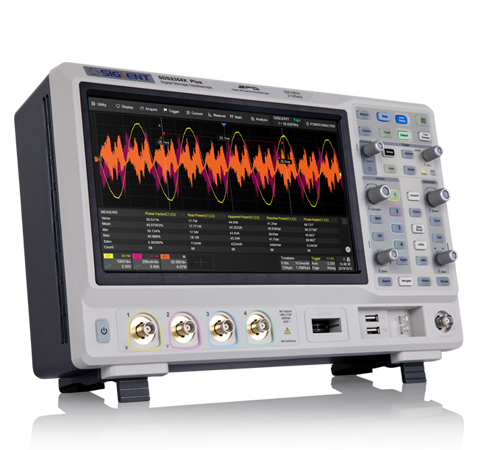

· 電源分析（選配）：電源分析選件能幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量、諧波、浪涌電流、開關損耗、輸出紋波、瞬變響應、電源抑制比、功率效率等。
· 電源分析（選配）：電源分析選件能幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量、諧波、浪涌電流、開關損耗、輸出紋波、瞬變響應、電源抑制比、功率效率等。
規格參數
| 帶寬 | 70 MHz 、100 MHz 、200 MHz、350 MHz、500 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2/4 + EXT |
| 存儲深度 | 200 Mpts/CH |
| 最高波形捕獲率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit，可選10-bit模式 |
| 輸入阻抗 | (1 MΩ±2%) || (17 pF±2 pF) 50 Ω: 50 Ω±1% |
| 時基范圍 | 1.0 ns/div ~ 1000 s/div ROLL: ≥ 50 ms/div |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video） |
| 串行數據解碼類型 | 標配：IIC, SPI, UART, CAN, LIN 選配：CAN FD, FlexRay, IIS, MIL-STD-1553B |
| 16路數字通道（選配） | 500 MSa/s采樣率, 50 Mpts/通道存儲深度 |
| 數學運算 | 2路：2M點FFT、加、減、乘、除、積分、微分、平方根、平均、ERES和自定義表達式 |
| 自動測量 | 數十種自動測量功能，支持測量統計、Gating 測量、Math測量、History 測量、Ref 測量。支持對測量參數的直方圖和趨勢圖統計 |

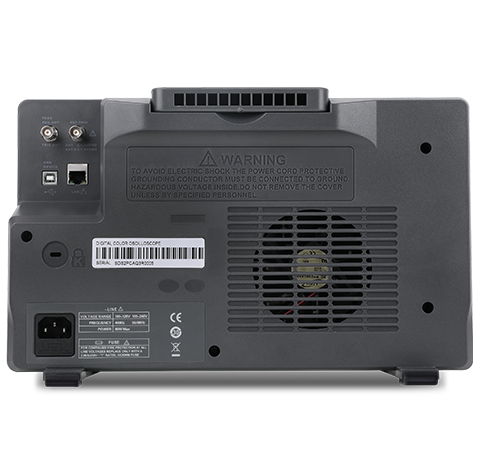

| 接口 | USB 2.0 Host x2，USB 2.0 Device，LAN，外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL） |
| 屏幕 | 10.1 英寸電容式觸摸顯示屏，分辨率1024*600 |
| 最大輸入電壓 | 1 MΩ ≤ 400 Vpk(DC + AC), DC~10 kHz 50 Ω ≤ 5 Vrms, ±10 V Peak |
| 尺寸 | 寬×高×厚 = 352 mm×224 mm×111 mm |
| 重量 | 2通道凈重3.3 kg, 毛重4.8 kg 4通道凈重3.9 kg, 毛重5.4 kg |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價(含稅)
SDS2504X Plus
500 MHz
4 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥26,880
SDS2502X Plus
500 MHz
2 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥22,980
SDS2354X Plus
350 MHz
4 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥18,680
SDS2352X Plus
350 MHz
2 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥15,280
SDS2204X Plus
200 MHz
4 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥13,580
SDS2202X Plus
200 MHz
2 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥9,980
SDS2104X Plus
100 MHz
4 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥11,480
SDS2102X Plus
100 MHz
2 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
￥9,080
SDS2074X Plus
70 MHz
4 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
電商專賣系列
SDS2072X Plus
70 MHz
2 + EXT
2 GSa/s
500,000 wfm/s
200 Mpts/ch
電商專賣系列
